主要特點：
無需切斷工藝管道，安裝簡單
大口徑成本優勢明顯
與介質不接觸，介質適應性強
無阻流件，無壓力損失
穩定性好、抗干擾能力強
零點漂移小、量程比寬
獨特的信號數字化處理，測量精度高
產品特點

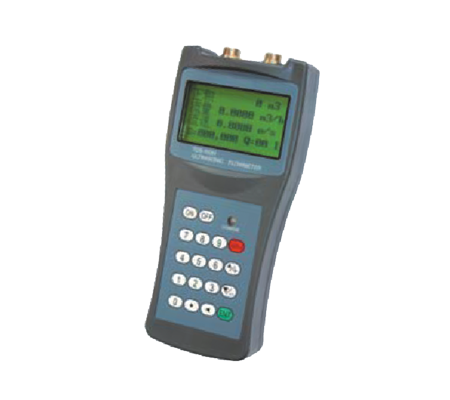

CN341-B型手持式超聲波流量計是用來測量封閉管路液體流量，它的傳感器是采用非接觸、附著式的，這樣就使安裝簡單易于操作。
CN341型手持式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩個傳感器按照一定距離附著在管道外側即可，可以使用兩次聲程的V法，四次聲程的W法，或者采用聲波直接穿過被測管路的相對安裝的Z法。
使用者可基于被測管路和流體的特點來選擇采用何種方法。 流量計控制兩個傳感器輪流接收和發射超聲波并測量器其間的傳播時間，計算時間差值，得到的時差與流體的流速。
1. 0.5%線性度；
2.0.2%重復性；
3.中英文雙語窗口化操作；
4. 4路流量累積器；
5. 低電壓多脈沖平衡超聲波發射和接受專利 ；6.內置數據累積器；
7.內置數據記錄儀；
8. 0.5秒的累積周期；
9.良好的抗干擾性；
10. 100 皮秒的時差測量分辨率 ；
產品優勢CN341型超聲波流量計已成功的應用于各行業的計量工作。測量范圍20-6000mm（0.5-20英寸），各種流體：水、純水、污水、海水、化工流體、河水、燃料油等等。原因是這種儀表采用了非接觸的測量方式，沒有活動機械部件，不受系統的壓力和惡劣環境的影響。標準傳感器的上限溫度是110oC ，超過此溫度需定制。
技術參數
|
線 性 度 |
0.5% |
|
重 復 性 |
0.2% |
|
準 確 度 |
示值的±1%，流速 >0.2 m/s |
|
響應時間 |
0-999 秒, 使用者任選。 |
|
流速范圍 |
±32 m/s |
|
管段尺寸 |
20mm-6000mm |
|
測量單位 |
米, 英尺, 立方米, 升, 立方英尺, 美國加侖, 英國加侖, 油桶, 美國液體桶, 英國液體桶, 美國兆加侖，使用者指定單位。 |
|
累 積 器 |
7位正、負、凈累積器 |
|
液體種類 |
各種液體 |
|
安 全 性 |
設置值的鎖定，更改數據需解鎖。 |
|
顯 示 |
4x8 中文或 4x16 英文 |
|
通訊接口 |
RS-232C, 波特率75- 57600, 同時兼容富士的超聲波流量計，也可應用戶的要求兼容其它產品。 |
|
傳 感 器 |
標準M1型，另有其它3種可供選擇。 |
|
傳感器電纜 |
標準為5米x2，也可加長為10米x2。 |
|
電 源 |
3 節AAA 內置Ni-H電池，每次充滿電可持續工作12小時，100V-240VAC的適配器 |
|
數據記錄 |
內置數據記錄儀可記錄2000行數據。 |
|
手動累積器 |
7位，按鍵即可開始用于校準。 |
|
外殼材料 |
阻燃ABS |
|
外形尺寸 |
100x66x20mm |
|
主機重量 |
516g (1.2 lbs) 包括電池 |
使用注意事項
1.使用者要選擇一個合適的測量管段，為了獲得有效的測量數據，一些有關被測管道和泵系統的基本狀況要事先了解清楚。
2.確定被測管路的溫度范圍是在傳感器的使用溫度范圍內，通常在室溫狀態下最佳。

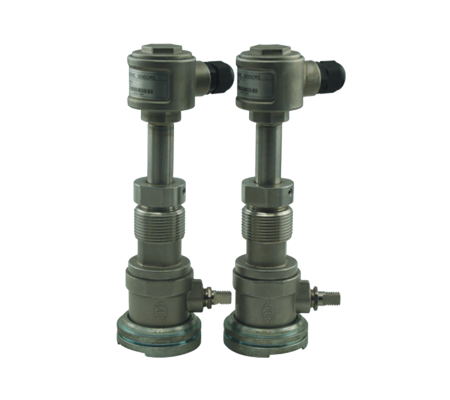

3.把管道的銹蝕或結垢情況考慮進來，最好選擇較新一點的管道測量，如果條件不具備就把銹蝕從管壁厚度中減去或者將結垢當作襯里來考慮。有一些管道有塑料襯里，并且由于管道的制造工藝原因，在管道內壁與襯里之間有可能存在縫隙，這樣就會阻擋超聲波的傳播，使測量變得非常困難，所以使用者要盡量避免在這樣的管道上測量；如果避免不了，就必須使用插入式傳感器，可以在管道不停流、帶壓的情況下打孔安裝，解決收不到信號的難題。
4.水平方向的管道內壁上部有可能殘存著一些氣泡 ，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
