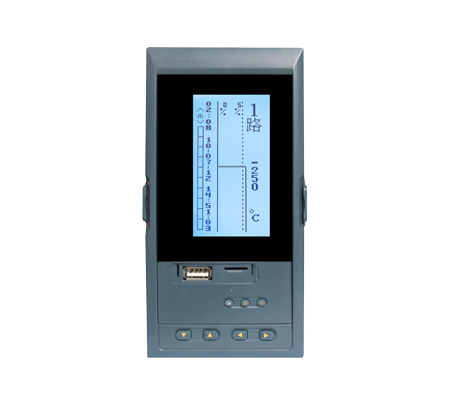

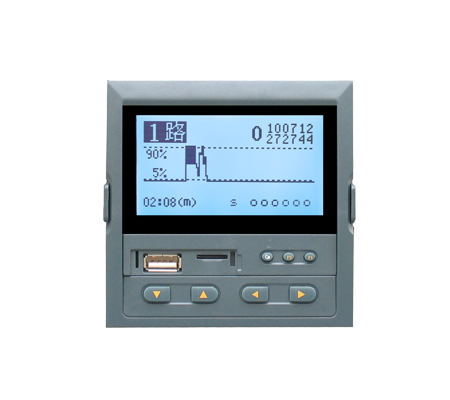

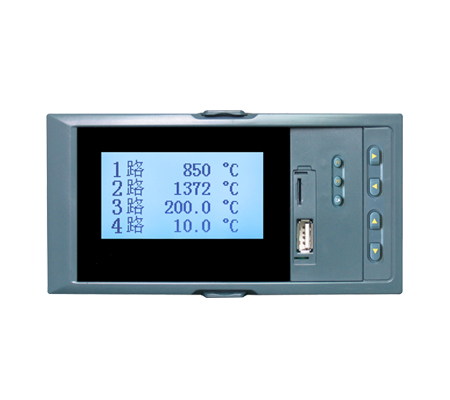

產品特點液晶顯示儀表比數碼管顯示儀表具有更強大的顯示功能，CN521系列儀表采用高速、高性能32位ARM微處理器及3.5英寸128*64高分辨率點陣式白底黑字液晶顯示器，內置16Mbit FLASH作為歷史數據的存儲介質，輕松實現顯示、控制、記錄、流量積算等功能。儀表全面采用了表面貼裝工藝、多重保護和隔離設計，抗 干擾能力強，可靠性高，廣泛運用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理、機械配套等各種工業現場。
產品優勢
技術參數|
測量輸入 |
||
|
輸入 信號 |
電流：0～20mA、0～10mA、4～20mA 輸入阻抗：≤100Ω 輸入電流最大限制：≤30mA |
|
|
電壓：0～5V、1～5V、0～10V（特殊定制）、0～20mV、0～100mV 輸入阻抗：≥500KΩ |
||
|
熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2 |
||
|
線性電阻：0～400Ω |
||
|
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 |
||
|
頻率信號：范圍：0～10KHz，波形：矩形、正弦波、方波 |
||
|
輸出 |
||
|
輸出 信號 |
模擬輸出：4～20mA（負載電阻≤480Ω）、0～20mA（負載電阻≤480Ω）、0～10mA（負載電阻≤960Ω）、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制） |
|
|
報警輸出：繼電器控制輸出—AC220V/2A、DC24V/2A（阻性負載） |
||
|
饋電輸出：DC24V±1，負載電流≤50mA |
||
|
通訊輸出：RS485/RS232通訊接口，波特率1200～19200bps可設置，采用標準MODBUS RTU通訊協議，RS485通訊距離可達1公里；RS232通訊距離可達：15米。 |
||
|
綜合參數 |
||
|
測量精度 |
0.2%FS±1d |
|
|
設定方式 |
面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
|
|
顯示方式 |
背光式3.5英寸128*64高分辯率點陣式白屏黑字液晶屏 顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等 |
|
|
記錄間隔 |
1、2、4、6、15、30、60、120、240秒九檔可供選擇 |
|
|
存儲長度 |
3天（間隔1秒時）—720天（間隔240秒時） |
|
|
數據 備份 |
最大支持2GB優盤進行歷史數據備份；最大支持2GB SD卡進行數據擴展 |
|
|
打印控制 |
打印接口為RS232C，可直接配接SP-A40SH系列串行打印機 |
|
|
使用環境 |
環境溫度：0～50℃；相對濕度：≤85%RH；避免強腐蝕氣體。 |
|
|
工作電源 |
AC 100～240V（開關電源），50/60Hz；DC 12～36V（開關電源）。 |
|
|
功耗 |
≤5W |
|
|
結構 |
標準卡入式 |
|
1.本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形；
2.請不要將帶電品靠近信號端子，可能引起故障；
3.請不要對本表沖擊；
4.如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系；
5.為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘；
6..儀表一般不需日常維護，在出現明顯的故障時，請不要自行開箱修理！
7.啟動電源后，儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源, 檢查電源是否正常。
8.不允許更換元氣件或結構,以免影響性能。
